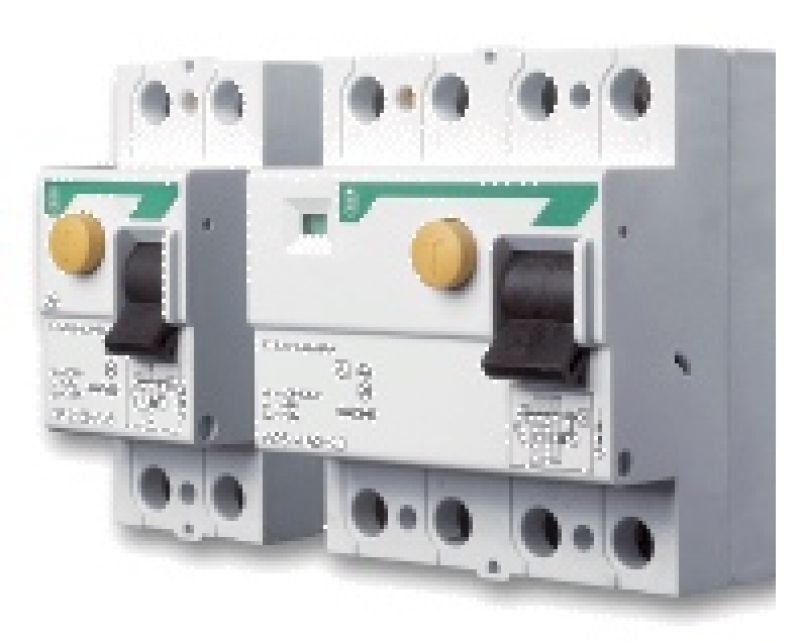

Este dispositivo de segurança, muito útil, desliga automaticamente a corrente quando há uma avaria num electrodoméstico ou quando o cabo de ligação do aparelho à corrente está danificado.
O disjuntor diferencial faz uma verificação contínua da corrente na passagem à terra. Quando a corrente ultrapassa um nível preestabelecido, o disjuntor diferencial desliga automaticamente, e não se pode ligar novamente o quadro sem reparar primeiro a avaria.
Estes disjuntores diferenciais existem em várias versões e são por norma incorporados no quadro para proteger todos os circuitos. Mas há também tomadas com um disjuntor diferencial incorporado que podem substituir as tomadas vulgares. Nesse caso, o disjuntor desliga automaticamente, em caso de necessidade, qualquer aparelho que esteja ligado a essa tomada. Há também disjuntores que podem ser ligados a uma tomada já existente e que tem uma saída para ligar a ficha do electrodoméstico.
O nome correto seria INTERRUPTOR DIFERENCIAL RESIDUAL, e ele nao atua quando ha uma avaria em um eletrodoméstico.
Ele compara a corrente que e fornecida a instalação (pelas fases), com a corrente que retorna a ele mesmo pelo fio neutro ou por uma das fases.
Os DR`s possuem tolerâncias estipuladas por norma.(NBR5410- Instalações elétricas de baixa tensão), e elas são aproximadamente 30mA, 100mA, 300mA, e 500mA.
O DR desarma quando ha fuga de corrente. Ou seja, se estão entrando 20 Amperes em sua instalação e por ventura alguém toma um choque ou molha se uma tomada, voltarão menos amperes ao DR, que por sua vez, desarmara se este valor que voltar a menos for maior que o da tolerância nele estipulado.
exemplo: os mesmos 20 Amperes. Seu DR vai desarmar quando voltarem menos do que 19.97 A.
Deve-se lembrar que o DR atua como comparador, compara o que entra com o que sai.
Ele ira proteger contra choques se você por exemplo pegar em uma fase, e estiver em contato com a terra porque a corrente vai vir, mas não vai retornar ao DR. Se você pegar uma mão em cada fase por exemplo, o DR não vai desarmar, porque não vai haver diferença na corrente de entrada e saída.
