Ferragem para o Concreto

A ferragem de uma viga, tendo de suportar grande peso, pode compor-se de seis ferros em vez de quatro e, nesse caso, dois ferros serão colocados paralelamente no interior da ferragem já descrita: reúna-os por meio de uma curvatura dupla (já explicada no começo deste artigo).

Print Friendly, PDF & Email

Se o concreto é um material resistente e praticamente inalterável, é também um material fácil de se quebrar ou de se romper assim que se exerçam sobre ele pesos muito grandes. Para reforçá-lo, colocam-se ferros para que seja constituída uma armação, dando-lhe maior resistência.

MATERIAL

•   Ferros para concreto
•   Pranchão
•   Cavilhas
•   Arame recozido

 FERRAMENTAS

•   Gastalho
•   Grifo
•   Alicate corta-ferro
•   Torquês

FERROS

Os ferros utilizados são especialmente fabricados para esse fim. Trata-se, em geral, de barras de ferro cuja espessura pode variar, sendo mais usada a de 5 a 10 mm de diâmetro.

Utilizam-se ferros lisos ou trefilados (estes seguram melhor o concreto). Como os ferros devem ser dispostos em função da forma da peça a ser concretada, eles devem ser dobrados e amarrados de maneira que fiquem associados entre si.

SUPORTE DE DOBRAGEM

O suporte é constituído de um pranchão que deve ser preso na bancada, no qual se colocam cavilhas de ferro que constituem os pontos de apoio quando da dobra da ferragem.

GRIFO

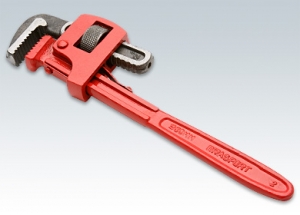

É impossível dobrar e recurvar os ferros com a mão ou com uma torquês. Utiliza-se uma ferramenta especial chamada grifo, que consiste numa barra de ferro com entalhes de diâmetros diferentes nas extremidades. Antes de comprar um grifo, certifique-se que os diâmetros dos entalhes correspondem aos ferros que serão usados na sua construção.

ferramenta-grifo

DOBRA

A dobra tem por finalidade dar forma particular à ferragem em função do trabalho a ser feito, ou simplesmente recurvar a extremidade de um ferro que, utilizado sozinho, não escorregue no concreto depois de seco.

As cavilhas são colocadas de preferência de duas a duas, de modo a segurar fixamente o ferro e oferecer assim um ponto de apoio para a dobra. O espaço entre as cavilhas depende do diâmetro do ferro.

O espaçamento entre os pontos de apoio deve ser feito em função da forma que vai ser dada à ferragem. Meca a distância que separa dois pontos de apoio para obter uma ferragem conforme as exigências da peça a ser moldada.

DOBRA DA EXTREMIDADE DO FERRO

Essa dobra deve corresponder a normas precisas que são fáceis de respeitar: o raio de curvatura equivale a quatro vezes o diâmetro do ferro e a extremidade reta da dobra deve ter comprimento, no mínimo, igual a duas vezes o diâmetro.

CORTE DOS FERROS

Os ferros usados na feitura do concreto, apesar de não muito duros, não são fáceis de cortar. Uma torquês comum não é suficiente, devendo-se, para tanto, utilizar um alicate corta-ferro.

UNIÃO DOS FERROS

Freqüentemente é necessário unir os ferros entre si, seja para prolongar seja em vista de constituir­se uma armação completa que se apresenta sob a forma de uma carcaça que possa ser transportada.

A rigidez das uniões resulta de amarrações que devem ser executadas com arame recozido.

PROLONGAMENTO DE DOIS FERROS

Esse prolongamento é simples.
Para esse trabalho, usa-se arame recozido.

AMARRAÇÃO DAS FERRAGENS DAS LAJES

A moldagem de lajes de concreto exige que esta seja armada. Dispõe-se de uma malha de ferros regularmente espaçados entre si, de modo paralelo, que cruza perpendicularmente uma outra série de ferros igualmente espaçados. As amarrações são feitas no cruzamento dos ferros. Com o auxílio de uma torquês, os ferros são amarrados com arame recozido.

ferragens-lajes

FERRAGEM DE UMA VIGA

Essa ferragem, como a de um poste de concreto, necessita de dobra e prolongamento. A ferragem toma a forma da peça (um paralelepípedo) e se compõe de ferros retos, dobrados nas extremidades, e que a cada distância, ao longo da peça, são colocados ferros dobrados — os estribos.

DOBRA DOS ESTRIBOS

Para dobrar os ferros, isto é, confeccionar os estribos, são suficientes dois pontos de apoio formados pelas cavilhas de ferro. Estes dois pontos devem estar espaçados a uma distância correspondente a um dos lados do estribo que se deseja fazer.

A feitura do estribo começa com a dobra na extremidade do ferro, que permite uma ligação com o primeiro ferro reto, o que reforçará o conjunto no concreto.

A dobra se faz lado por lado, terminada por uma curvatura da outra extremidade do ferro. Veja nas fotos 14 e 15 a perfeita regularidade do estribo.

Marque o local dos estribos sobre os ferros retos e risque com giz. O espaçamento dos estribos depende da carga e do esforço que a viga terá que suportar. Normalmente esse espaço é de 20 a 30 cm, maspode ser reduzido para 10 ou 15 cm se a carga for muito grande. Esta distância pode variar de uma parte a outra da ferragem em função da distribuição da carga.

Coloque os estribos, suspendendo-os sobre dois dos ferros, tomando cuidado em alternar a posição das curvaturas das extremidades dos ferros dos estribos, o que melhora ainda mais o engate dentro do concreto, aumentando e repartindo os pontos de fixação.

AMARRAÇÃO DOS ESTRIBOS

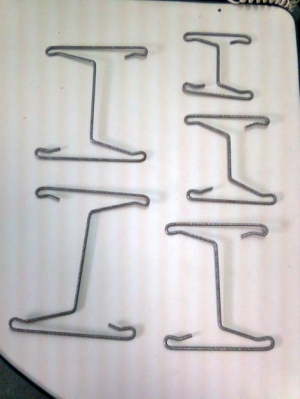

Uma vez dispostos, os estribos são amarrados aos ferros retos. As amarrações devem ser bem apertadas porque é delas que depende a rigidez da armação metálica. Uma vez ligados os estribos aos dois primeiros ferros, vire o conjunto e proceda da mesma maneira como foi explicado anteriormente, amarrando os estribos aos outros dois ferros.

amarracao-estribos

A rigidez da ferragem deve permitir o transporte sem problemas do conjunto até o molde.

A ferragem de uma viga, tendo de suportar grande peso, pode compor-se de seis ferros em vez de quatro e, nesse caso, dois ferros serão colocados paralelamente no interior da ferragem já descrita: reúna-os por meio de uma curvatura dupla (já explicada no começo deste artigo).

FERRAGEM DE UM POSTE

Apesar de não ter que suportar o mesmo peso que uma viga, o corpo de um poste é armado de maneira equivalente àquela da viga: quatro ferros retos são associados entre si por estribos fixados por amarração, espaçados de 25 cm.

O pé do poste, que deve ter uma forma mais alargada, terá como base uma laje, ou seja, ferros que se cruzam em ângulo reto. A junção das duas ferragens se faz por amarrações, mas é possível dobrar os ferros dos postes de modo que eles se integrem diretamente à armadura do pé, constituindo assim quatro dos ferros horizontais do pé. Para os pequenos postes usados em muros, dois ferros ligados por curvaturas duplas de arame são suficientes.
